电脑监控电源老化设备介绍

1.

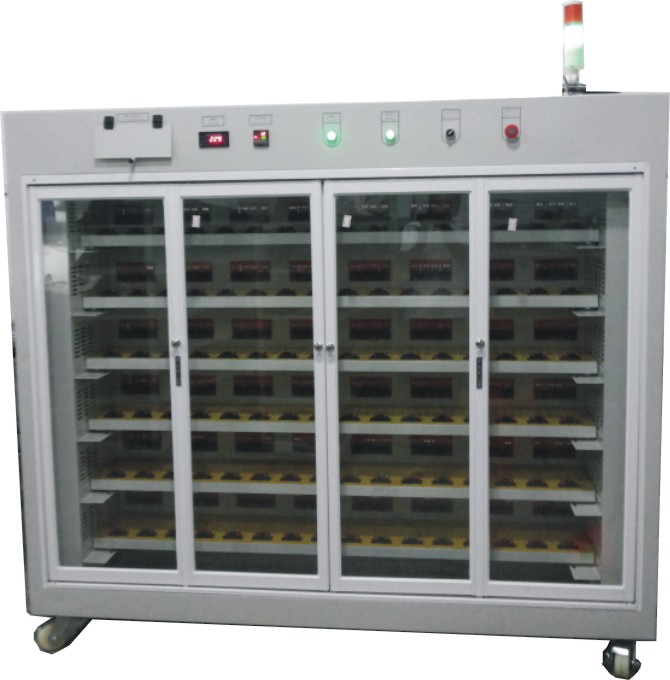

电源老化台车规划介绍：

Ø 台车尺寸为L1980*W650*H1850(mm).台车分为6,层高185mm,

Ø 台车每层安装9台 75W*4CH电子负载,每台车安装54台电子负载模块(MCU300W-4CV)，

Ø 负载CC/CV Mode(定电流/定电压双负载模式),

Ø 每台电子负载在CV模式下可老化75W电源4台,则每台车可老化75W电源216台,

Ø 负载在CC模式下可并联通道使用，并联双通道为150W，并联4通道为300W，

Ø 台车分为测试区与负载区中间隔离安装有治具连接板，以方便快速连接被测电源,

Ø 每层独立设定负载大小，可满足多种产品同时老化设需求，

Ø 台车配电按单台最大电源功率：300W*54台/0.7≒22KW ，台车AC总功率为22KW，

Ø 电源380V三相四线配电，产品效率按75%计算。

Ø 老化车整体接多重接地保护，有效保证使用安全；

2.
系统主要功能介绍

Ø 整台车采用RS485电脑通讯型电子负载模块，

Ø 电脑可程式设定负载大小根据需求自定；

Ø 电脑时实监控被测产品输出电压值及电流值；

Ø 每通道负载用LED指示带载状态,自动判定被测产品及电脑显示，直观便捷;

Ø 老化时间及ON/OFF设定可程式,自动定时关闭功能；

Ø 电脑可存储被测电源老化数据及设定生成分析报表；

Ø 每台电脑可同时监控8台设备，（每串口可连从机64台，每台电脑最多支持8个串口）.

3.
多功能老化电子负载主要特点：

Ø 主要功率器件均以美国日本进口，长寿命可靠性高；

Ø 采用德国进口IC为主控制芯片，高度智能化，设计合理，运行可靠；

Ø 以数字方式无级设定负载电流值；

Ø 负载电流软启动功能，负载全过程不会对被测产品产生任何冲击；

Ø 长时间负载运行过程可以无人值守；

Ø 可选多机并联功能，解决大功率多组测试需求；

Ø 温度控制风扇停开，有效减小噪音及能耗和延长使用寿命;

Ø 主控模组化,最简易方便的操作界面;

Ø 恒定电流及定电压负载工作模式;

Ø 高可靠度有过温度保护功能；

Ø 负载模块输出单LED指示产品输出电压电流是否正常；

Ø 无故障间隔时间(MTBF)高达87000Hours.

Ø 散热型材及主电路架构为专有技术且受专利保护.
